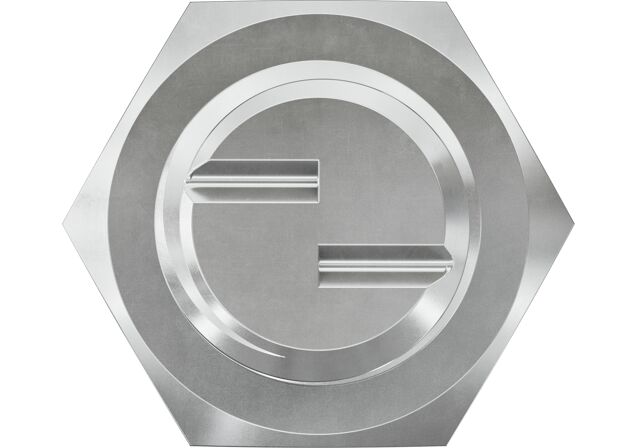

Boulon d'ancrage cranté InnoLock FBC-S-225-M12x80-8.8-HDG

Variantes

BIM/CAD

Téléchargement d'images

Caractéristiques principales

Boulon d’ancrage InnoLock FBC-S spécialement conçu pour s’emboîter dans le rail InnoLock aux lèvres crantées.
Convient pour une utilisation en combinaison avec les rails insert crantés fischer FES-RS-S.
Solution de fixation pré-positionnée idéale qui couvre les tolérances sur site.
Convient aux applications dans le béton fissuré et non fissuré.
Solution de fixation réglable en permanence.

Boulon d'ancrage cranté pour rail InnoLock pour une résistance et une sécurité optimales.

Avantages

Les boulons d’ancrage InnoLock FBC-S unique en leur genre sont spécialement conçus pour s’emboîter parfaitement dans le rail InnoLock aux lèvres crantées.
Cela permet d’atteindre une capacité de charge optimale combinée à une sécurité élevée.
Capacité de charge dans toutes les directions et capacité de charge optimale en direction longitudinale en combinaison avec InnoLock FES-RS-S en raison du crantage intégral du système.
Solution de fixation pré-positionnée idéale qui couvre les tolérances sur site.
Convient aux applications dans le béton fissuré et non fissuré.
Solution de fixation réglable en permanence.

Le boulon d'ancrage InnoLock FBC-S, unique en son genre, est spécialement conçu pour s'emboîter parfaitement dans le rail InnoLock aux lèvres crantées.

Caractéristiques

Galvanisé à chaud ≥ 50 μm selon EN ISO 10684:2004+AC:2009.
Classe de résistance 8.8 selon EN ISO898-1:2013.
Écrou hexagonal selon EN ISO 4032:2012.

Fonctionnement / Montage

Les boulons d’ancrage InnoLock FBC-S peuvent être glissés le long de l’axe longitudinal du rail InnoLock.
La fixation s’effectue par simple rotation de 90° dans le sens des aiguilles d’une montre puis en appliquant le couple de serrage spécifié.
Convient pour une utilisation en combinaison avec les rails insert crantés fischer FES-RS-S.

Mounting Strip 1 Picture

1 / 13

homologation ETE
Filetage ( M )	M12
Diamètre ( d )	12 mm
Longueur ( l )	80 mm
Longueur	21 mm
Largeur	43 mm
Hauteur	10,7 mm
adapté à	FES-RS-S-600 / FES-RS-S-700
Profil	FBC-S-225
Matière	Acier galvanisé à chaud 8.8
Quantité	25 Pce(s)
GTIN (EAN-Code)	4048962431773
