Les boulons d’ancrage InnoLock FBC-S unique en leur genre sont spécialement conçus pour s’emboîter parfaitement dans le rail InnoLock aux lèvres crantées.
Cela permet d’atteindre une capacité de charge optimale combinée à une sécurité élevée.
Capacité de charge dans toutes les directions et capacité de charge optimale en direction longitudinale en combinaison avec InnoLock FES-RS-S en raison du crantage intégral du système.
Solution de fixation pré-positionnée idéale qui couvre les tolérances sur site.
Convient aux applications dans le béton fissuré et non fissuré.
Solution de fixation réglable en permanence.
Caractéristiques
Galvanisé à chaud ≥ 50 μm selon EN ISO 10684:2004+AC:2009.
Classe de résistance 8.8 selon EN ISO898-1:2013.
Écrou hexagonal selon EN ISO 4032:2012.
Application et autorisation
Applications
Adapté à tous types de bâtiments et ouvrages.
Façades.
Structures en béton préfabriqué.
Chemins de fer.

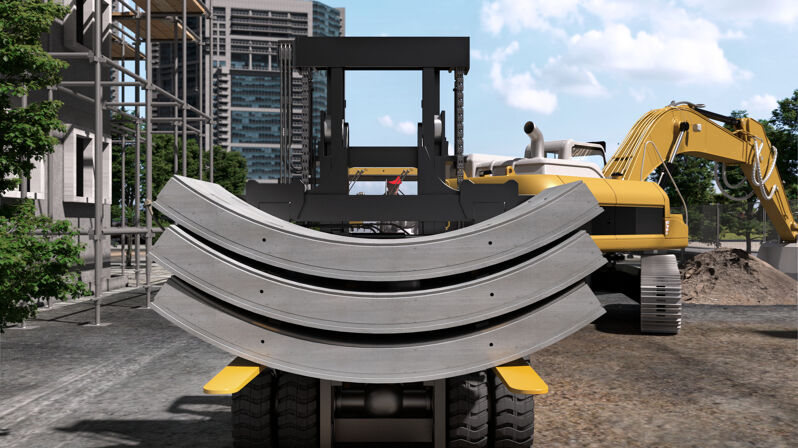

Tunnels de métro et gares.
Utilisations industrielles.
Matériaux
Béton C12/15 à C90/105, fissuré et non-fissuré.
* Vous trouverez des informations détaillées sur les matériaux de construction dans le document d'inscription.
Autorisations
ETA-22/0035
DoP No. 0377
Instructions de montage
Fonctionnement / Montage
Les boulons d’ancrage InnoLock FBC-S peuvent être glissés le long de l’axe longitudinal du rail InnoLock.
La fixation s’effectue par simple rotation de 90° dans le sens des aiguilles d’une montre puis en appliquant le couple de serrage spécifié.
Convient pour une utilisation en combinaison avec les rails insert crantés fischer FES-RS-S.
Declaration of Performance for fischer Serrated Anchor Channel InnoLock FES-RS-S with fischer Serrated Channel Bolts FBC-S (Anchor channels for use in concrete)
