Crochet RH 40-54 HB A2 en acier inoxydable

Variantes de productos

Téléchargement d'images

Caractéristiques principales

3 positions de réglage : le réglage horizontal de la base permet de décaler le point de fixation par rapport au point de sortie du crochet de la tuile ; le réglage vertical inférieur permet d'adapter le crochet à différentes épaisseurs de tuiles et de lames de ventilation ; le réglage vertical supérieur permet de déterminer la distance du rail par rapport au haut de la tuile ; le réglage supérieur permet d'aligner horizontalement le rail.
Convient aux tuiles avec une lame de ventilation pour une épaisseur totale de 40 à 54 mm.

SolarFish H33 2,50 m AL
SolarFish H44 3,35 m AL
SolarFish H33 3,65 m AL noir
SolarFish H33 4,85 m AL
SolarFish H44 2,50m AL
SolarFish H33 3,65 m AL

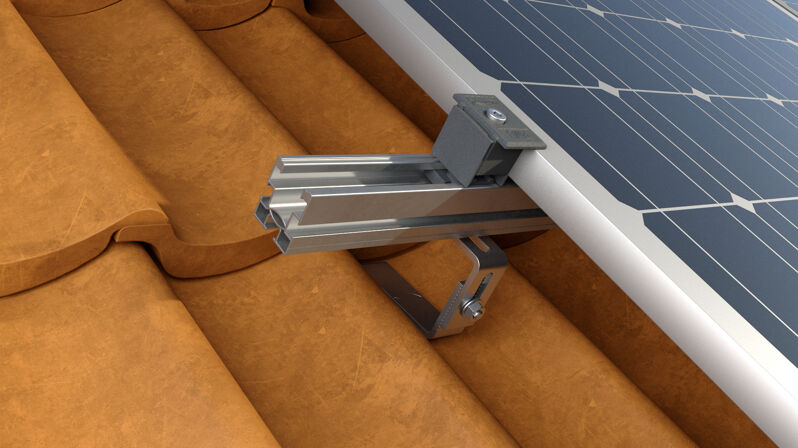

Crochet réglable en acier inoxydable avec base large pour l'installation de panneaux photovoltaïques sur des toits inclinés en tuiles avec lame de ventilation.

Avantages

Les multiples réglages permettent d'adapter le crochet à différentes tuiles et lames de ventilation : le réglage horizontal de la base permet de décaler le point de fixation par rapport au point de sortie du crochet de la tuile ; le réglage vertical inférieur permet d'adapter le crochet à différentes épaisseurs de tuiles et lames de ventilation ; le réglage vertical supérieur permet de déterminer la distance du rail par rapport au sommet de la tuile ; le réglage supérieur permet d'aligner horizontalement le rail.
L'épaisseur de 5 mm permet de réduire le meulage des tuiles.
Fabriqué en acier inoxydable résistant.
Les accessoires pour la connexion aux rails Solar sont inclus dans l'emballage.

Le RH 40-54 HB A2 est un crochet en acier inoxydable pour l'installation de panneaux photovoltaïques sur des toits en tuiles avec lame de ventilation. Les multiples réglages permettent au crochet de s'adapter à tous les types de tuiles. Fourni avec des vis pour la connexion au rail.

Caractéristiques

Crochet en acier inoxydable X5CrNi 18-10 conforme à la norme EN 10088-2:2005.
Boulons en acier inoxydable de classe A2-70 conformément à la norme EN ISO 3506-1/2:2010.

Fonctionnement / Montage

Déterminer l’entraxe des crochets en fonction des charges de neige et de vent dans la zone d’installation (utiliser le logiciel SOLARPANEL-FiX pour dimensionner le système), en fonction de la structure porteuse et de la disposition du système.
Soulever la tuile et fixer la base du crochet à l’aide de la vis appropriée déterminée en fonction du type de support porteur.
Effectuer les réglages en hauteur et en largeur requis par le type de toiture et serrer les vis en appliquant un couple de 20 Nm pour bloquer le crochet en position.
Remplacer la tuile supérieure par une tuile chatière ou la tuile inférieure par une tuile à façon.
Utiliser la fente existante dans la partie supérieure du crochet pour ajuster la position du rail sélectionné.
Fixer le rail en serrant la vis avec un couple de 10 Nm.

Mounting Strip 1 Picture

1 / 6

hauteur totale	110 - 143 mm
Couple de serrage pour l´installation ( T_inst )	20 N·m
Ouverture de clé	13 mm
poids	0,83 kg
Contenu	10 crochets RH HB A2 10 vis à tête hexagonale SKS M8 x 20 A2 10 écrous hexagonaux MU F M8 A2
Quantité	10 Pce(s)
GTIN (EAN-Code)	8001132715260

Crochet RH 40-54 HB A2 en acier inoxydable
