BauBot
Productivité et sécurité optimisés par la digitalisation et l'automatisation.
BauBot

Un soutien solide dans vos défis quotidiens.



Productivité et précision.

En utilisant un robot de fixation entièrement automatique en combinaison avec un plan de construction numérique, vous pouvez automatiser les processus de votre chantier, entraînant ainsi des augmentations significatives de productivité. La précision du forage et de la pose des ancrages selon les spécifications du plan permet d'éviter les retouches et les retards. De plus, une simulation complète des processus de forage et de pose du robot avant l'exécution optimise encore davantage ces opérations. Ainsi, les dépassements de budget et les retards dans le calendrier du projet seront réduits, voire éliminés.



Tunnel de Koralm Autriche

Le tunnel de Koralm, en Autriche, figure parmi les projets de construction de tunnels les plus importants actuellement. La réalisation de ce projet, menée par ÖBB Infrastruktur AG (ÖBB représentant les Chemins de fer fédéraux autrichiens), s'étend de 2009 à 2025. Des entreprises telles que Rhomberg Sersa Rail Group et Elektro-Mechanik Meisl GmbH sont en charge des équipements de génie ferroviaire, incluant l'ensemble des travaux de construction nécessaires jusqu'à la mise en service du tunnel.



Une fois terminé, le tunnel de Koralm traversera la chaîne de montagnes Koralpe et constituera la pièce maîtresse de la ligne ferroviaire Koralm reliant Graz à Klagenfurt, actuellement en construction. Les deux tubes à voie unique s'étendront sur une longueur de 32,9 kilomètres, faisant de ce tunnel le plus long d'Autriche et le septième plus long d'Europe. Pour la construction du tunnel, le robot de construction fischer BauBot a installé deux ancrages tous les deux mètres pour les mains courantes et trois ancrages tous les trois mètres pour fixer et guider les conduites d'eau.

La pénurie de travailleurs qualifiés et la santé de vos employés.

En ces temps de pénurie de travailleurs qualifiés, il est plus important que jamais de soutenir votre équipe. Le BauBot de fischer prend en charge les tâches physiquement exigeantes et épuisantes et réduit le risque de blessure. Grâce à son système d'aspiration intégré, ce robot contribue efficacement à l’élimination des poussières sur les chantiers, garantissant un environnement de travail plus propre et plus sain.

Documentation et sécurité.

Grâce à l'utilisation de capteurs innovants, le robot détecte tout écart par rapport au processus standard de perçage et de réglage et réagit en appliquant une stratégie prédéfinie. Les paramètres de processus de chaque étape sont documentés dans le modèle BIM. Une documentation manuelle complexe peut être supprimée. Pour garantir la sécurité pendant le fonctionnement, le robot est toujours commandé et supervisé par un opérateur fischer. En outre, le robot est équipé de capteurs LiDAR qui créent une zone de sécurité autour du robot afin d'empêcher toute entrée non autorisée dans la zone de travail du robot.



Au sol, au mur ou au plafond - BauBot peut être utilisé de manière polyvalente.

Tunnels

Ponts

Génie civil

Rénovation

Construction de bâtiments

Hall de production

Applications détaillées :

  • Matériel technique de construction
  • Garde-coprs
  • Racks
  • Robots industriels
  • Réseaux de supportage
  • Et de nombreuses autres applications

Votre projet est en de bonnes mains. fischer vous accompagne avec des solutions de digitalisation et d'automatisation.

fischer vous propose un service complet, allant de la création du modèle BIM et du dimensionnement jusqu'à la réalisation et la documentation.

Avec nos ingénieurs au sein de notre bureau d'études et nos spécialistes de la fixation sur place, nous fournissons des conseils d'application qualifiés pour votre projet avant l'utilisation même du robot. En plus du robot, nous proposons un opérateur formé et certifié, éliminant ainsi le besoin de former vos employés aux processus de fonctionnement du robot.

De plus, notre service d’assistance 24 heures sur 24 assure une résolution rapide en cas de panne. Les petites réparations sont effectuées par l'opérateur de manière indépendante, simple et rapide. Planifiez votre prochain projet avec nous et automatisez votre chantier grâce à notre équipe et au BauBot de fischer.

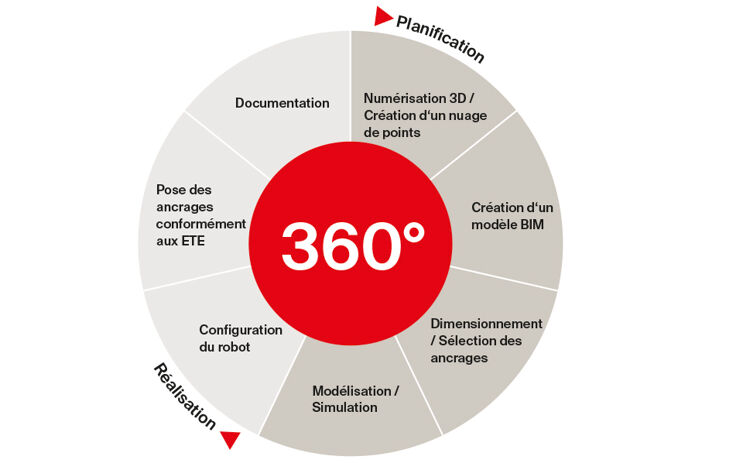

De la planification à la documentation.

1. Numérisation 3D
En l'absence de données numériques du chantier, une numérisation 3D est réalisée. Le nuage de points ainsi obtenu est utilisé pour créer le modèle BIM. L'enregistrement précis de toutes les structures et obstacles permet au robot de se déplacer automatiquement sans complications.
2. Création du modèle BIM
Pour élaborer un plan de construction numérique, le nuage de points capturé est d'abord nettoyé à l'aide de Fischer Autodesk Revit. Sur la base de ce modèle BIM, la planification se poursuit.
3. Sélection et dimensionnement des produits
Afin de garantir que toutes les charges puissent être supportées, les produits fischer adaptés aux applications sont sélectionnés sur la base des normes applicables et des agréments nécessaires.
4. Dimensionnement
La combinaison du modèle BIM avec le produit fischer choisi constitue la base de données pour le robot. Le modèle numérique simule en amont l'intégralité du processus robotisé, depuis la trajectoire de la plate-forme jusqu'à la séquence de mouvement du bras du robot. Cette simulation permet d'identifier à l'avance les collisions potentielles ou autres complications. De plus, elle offre des prévisions très précises concernant le temps de travail et les coûts, ce qui aide à éviter les dépassements de budget et les retards dans le projet.
5. Configuration du robot
Avant le début du forage, le robot doit être positionné dans la zone de travail à l'aide d'une télécommande. L'opérateur fischer configure la station totale sur la base du plan numérique et la connecte au robot. Après cette configuration, le robot se déplace et se positionne de manière totalement automatique.
6. Forage
L'emplacement, le diamètre et la profondeur des trous de forage sont spécifiés dans le modèle BIM. Ces informations servent de référence au robot pour réaliser les trous de forage. Le système d'aspiration des poussières intégré capture les débris de forage, empêchant leur dispersion dans l'environnement et protège ainsi la santé des travailleurs sur le chantier. De plus, le changement de foret pour différents diamètres ou en cas d'usure se fait entièrement de manière automatique.
7. Nettoyage et marquage.
Le nettoyage des trous de forage, réalisé en conformité avec les ETE, est entièrement automatique. Le système d'aspiration des poussières intégré évite la dispersion des débris dans l'environnement. Une fois le nettoyage effectué, le trou de forage est marqué, ce qui facilite ensuite l'attribution aux différents corps de métier.
8. Pose de l’ancrage
La cheville sélectionnée est automatiquement extraite de la zone de stockage dans le robot et installée dans le support conformément à l'ETE.
9. La documentation
Grâce au capteur de force et de couple intégré, il est possible de surveiller et d'enregistrer tous les processus de forage et de pose, fournissant ainsi une documentation détaillée des paramètres d'installation. Ces données sont ensuite stockées dans le modèle BIM. De plus, la caméra vidéo intégrée enregistre également le déroulement du processus, permettant une analyse facile des anomalies après coup.

Les avantages en un coup d'œil.

Automatisation
L'automatisation des processus de travail améliore la productivité et réduit le temps nécessaire à l'achèvement de votre projet.
Nettoyage automatique des trous de forage
Le nettoyage automatique des trous de forage assure une installation des ancrages sûre et conforme aux ETE et crée un environnement de travail propre et sécurisé renforçant ainsi la sécurité sur les chantiers. Le robot peut installer des ancrages de diamètres M6 à M16.
Simulation
Le logiciel BauBot permet de simuler les processus de travail lors de la phase de planification et d'éviter ainsi l'apparition de problèmes inattendus avant le début de l'exécution.
Marquage automatique des trous de forage
Le marquage automatique des trous de forage garantit une identification rapide des forages pour les différents corps de métier, pour une réalisation rapide sur le chantier
Plage de travail
La portée de travail de 360 degrés permet de percer sous n'importe quel angle et de fixer des ancrages au plafond, au mur et au sol, couvrant ainsi la majorité de toutes les applications. Il est capable d'atteindre des hauteurs de plus de 5 mètres pour les travaux au plafond et au mur. Le BauBot peut percer des trous dont le diamètre varie de 6 à 18 mm.
Changement d'outil automatique
Le changement automatique d'outil complète le processus automatisé pour un travail efficace sans main-d'œuvre supplémentaire et sans interruption.
Large rayon
Le large rayon d'action du bras robotique permet de percer davantage de trous en moins de temps sans nécessiter de déplacement de la plate-forme, ce qui améliore encore la productivité.
Modèle BIM
La possibilité de documenter l'intégralité du processus dans le modèle BIM facilite un flux de travail numérique complet, allant du forage à la pose des ancrages. Cela réduit le besoin de travail manuel et diminue les coûts.
Grande précision
La haute précision du robot, avec une tolérance de +/-1 mm pour un ensemble de trous de forage sur une platine de montage, permet la pré-installation d'ancrages ainsi que le perçage et le marquage entièrement automatiques, augmentant ainsi l'efficacité.

BIM et numérisation

Le saviez-vous ?

Tous les produits fischer concernés sont disponibles sous forme de modèles numériques, incluant tous leurs principaux paramètres. Cela constitue la base pour une planification et une construction efficaces, tant dans le modèle BIM que sur le chantier..

Numérisation

Grâce à la numérisation 3D, l'environnement réel devient un double numérique. Couplée à la technologie BIM, elle nous permet d’effectuer des modélisations précises, même pour les travaux de rénovation ou d’agrandissement..
