Art.-No. 26375

GTIN (EAN-Code): 4042205020298

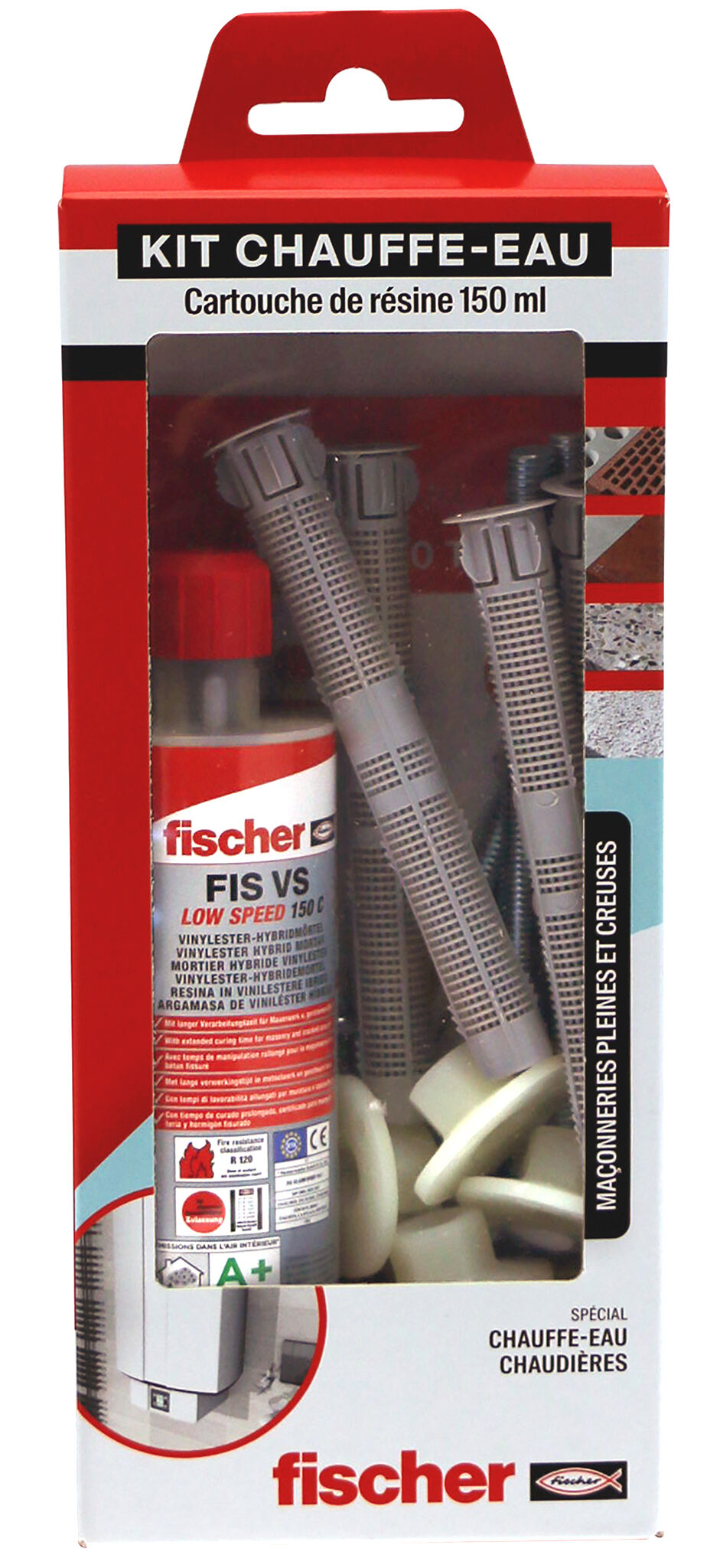

Kit scellement chimique spécial chauffe-eau / Cartouche de résine FIS VS 150 ml, embouts mélangeurs, tamis, tiges filetées et écrous

Name: Kit scellement chimique spécial chauffe-eau / Cartouche de résine FIS VS 150 ml, embouts mélangeurs, tamis, tiges filetées et écrous
Brand: fischer

Variantes do produto

Téléchargement d'images

Caractéristiques principales

Ensemble complet avec 1 cartouche FIS VS 150 C, 2 embouts mélangeurs, 4 tamis 16x130, 4 tiges filetées M 10x160, 4 écrous nylon BUM OH M 10

Kit de scellement chimique complet pour fixation de chauffe-eau

Avantages

Jeux de fixations complets.

Le kit de scellement chimique complet pour fixation de chauffe-eau. La structure grillagée optimisée du tamis réduit la consommation de résine. Lors de l'insertion de la tige filetée, la résine est comprimée à travers la structure grillagée du tamis et crée un verrouillage de forme avec la brique creuse.

Applications

Chauffe-eau
Radiateurs gaz
Réservoirs
Consoles

Matériaux

Béton
Brique à perforations verticales
Bloc creux de béton léger
Brique silico-calcaire perforée
Brique silico-calcaire pleine
Pierre naturelle
Béton cellulaire
Carreaux de plâtre
Bloc plein en béton léger
Brique pleine

Poderá encontrar informações, em pormenor, sobre os materiais de construção nos documentos técnicos.

Aprovações

ETA-02/0024
ETA-10/0383
DoP No. 0188
DoP No. 0189
DoP No. 0229
ESR-2786
21843_3enshort

Fonctionnement / Montage

BO : la fixation BO se compose d'une cheville en nylon UX 14, d'un goujon fileté électrozingué M10x120 et d'un écrou en nylon BU sans collerette.
BOH : la fixation BOH se compose d'une cheville S14H100 ou 135 R, d'un tirefond diamètre 10 et d'une rondelle métallique.
WL : la fixation WL se compose d'une cheville S, d'une vis à bois à tête 6 pans et d'une rondelle métallique.
BOI M10 : ensemble de fixation pour chauffe-eau composé de tamis, tiges filetées RGM, de rondelles et d'écrous. S'utilise avec les cartouches de résine.
Kit CE : ensemble de fixation pour chauffe-eau composé d'une cartouche FIS HT II avec poussoir, embout, tamis, tiges filetées et écrous nylon.

Mounting Strip 1 Picture

1 / 5

ETA Document de certification

pdf, ETA-02/0024

European Technical Assessment for Injection System fischer FIS V - Bonded anchor for use in concrete

Criado em 13/05/2020

DOP - Déclaration de performances

pdf, DoP No. 0188

Declaration of Performance for fischer injection system FIS V (Bonded fastener for use in concrete)

Criado em 27/05/2020

ETA Document de certification

pdf, ETA-10/0383

European Technical Assessment for fischer Injection system FIS V for use in masonry - Metal injection anchors for use in masonry

Criado em 07/07/2020

DOP - Déclaration de performances

pdf, DoP No. 0189

Declaration of Performance for fischer injection system FIS V (Metal injection anchors for use in masonry)

Criado em 21/07/2019

DOP - Déclaration de performances

pdf, DoP No. 0229

Declaration of Performance for fischer injection system FIS V (Mortar for postinstalled rebar connections)

Criado em 29/06/2020

Contenu	1 cartouche FIS VS 150 C vinylester, 2 embouts mélangeurs, 4 tamis 16x130 mm, 4 tiges filetées M10x160, 4 écrous nylon BUM OH M10.
