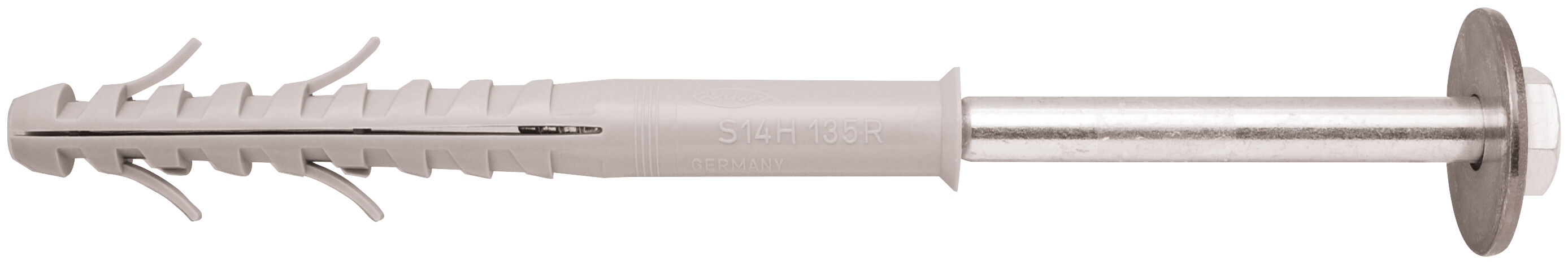

Le kit de fixation BOH contient tous les éléments nécessaires pour une fixation rapide et sûre de chauffe-eau suspendus dans supports creux : 4 chevilles S 14 H 135 R, 4 tirefonds ø 10 x 140 mm, 4 rondelles.
Application et autorisation
Applications
Chauffe-eau
Radiateurs gaz
Réservoirs
Consoles
Matériaux
Béton
Brique à perforations verticales
Bloc creux de béton léger
Brique silico-calcaire perforée
Brique silico-calcaire pleine
Pierre naturelle
Béton cellulaire
Carreaux de plâtre
Bloc plein en béton léger
Brique pleine
* Vous trouverez des informations détaillées sur les matériaux de construction dans le document d'inscription.
Instructions de montage
Fonctionnement / Montage
BO : la fixation BO se compose d'une cheville en nylon UX 14, d'un goujon fileté électrozingué M10x120 et d'un écrou en nylon BU sans collerette.
BOH : la fixation BOH se compose d'une cheville S14H100 ou 135 R, d'un tirefond diamètre 10 et d'une rondelle métallique.
WL : la fixation WL se compose d'une cheville S, d'une vis à bois à tête 6 pans et d'une rondelle métallique.
BOI M10 : ensemble de fixation pour chauffe-eau composé de tamis, tiges filetées RGM, de rondelles et d'écrous. S'utilise avec les cartouches de résine.
Kit CE : ensemble de fixation pour chauffe-eau composé d'une cartouche FIS VS 150 C avec poussoir, embout, tamis, tiges filetées et écrous nylon.
Mounting Strip 1 Picture
1 / 5
1
2
3
4
5
Données techniques
Contenu
4 chevilles S 14 H 135 R, 4 tirefonds 10 x 140, 4 rondelles
