N° art. 538258

GTIN (EAN-Code): 4048962262254

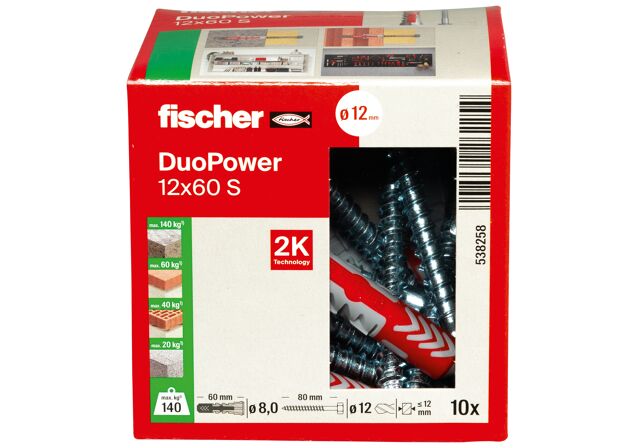

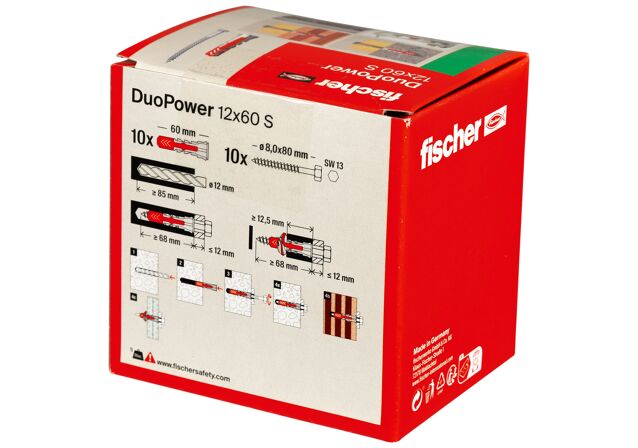

Cheville bi-matière DuoPower 12 x 60 S avec vis, boîte à fenêtre

Variantes

BIM/CAD

Téléchargement d'images

Caractéristiques principales

Association de deux matières pour davantage de performances.
Fonctionnement sûr pour les matériaux pleins (expansion) et de construction creux et en panneaux (se déploie/noeud).
Installation facile : la collerette étroite empêche la cheville de glisser dans le perçage.
Excellent feedback de la cheville - on sent précisément quand elle est correctement posée.
Avec la vis adaptée pour une tenue parfaite.

L'alliance entre puissance et intelligence

Avantages

Cheville bimatière pour de meilleures performances et un fonctionnement ingénieux (s'expanse, se déploie, forme un noeud), en fonction du support.
Excellent "feel-good factor". On sent précisément quand la cheville est correctement posée.
La collerette étroite évite le glissement de la cheville dans le forage.
Les ergots anti-rotation empêchent la cheville de tourner dans le trou lors de l'installation.

La DuoPower offre de très bonnes résistances grâce à ses 2 composants : le composant gris en nylon haute qualité active automatiquement le mode de fonctionnement optimal en fonction du matériau de construction (s'expanse, se déploie, forme un noeud) pour une tenue optimale. Les ailettes d'expansion du composant rouge aident à une expansion sûre et apportent une sécurité supplémentaire au composant gris. Pour finir, vissage facile de la vis et bonne perception du couple de blocage. Pas de rotation de la vis. La collerette évite le glissement de la cheville dans le forage. Les vis fournies sont adaptées de façon optimale à la cheville à expansion DuoPower.

Applications

Supports TV
Lampes
Etagères murales
Armoires de toilette
Boîtes aux lettres
Cadres
Store à enrouleur
Tringles à rideaux
Fixation de lavabos
Fixations chauffage et sanitaire
Equipements de salles de bain et toilettes
Armoires suspendues
Hottes aspirantes

Matériaux

Béton
Brique pleine
Brique silico-calcaire pleine
Béton cellulaire
Brique à perforations verticales
Brique silico-calcaire perforée
Plaque de plâtre
Bloc creux de béton léger
Hourdis brique, béton ou équivalent
Pierre naturelle
Bloc plein en béton léger

* Vous trouverez des informations détaillées sur les matériaux de construction dans le document d'inscription.

Fonctionnement / Montage

La DuoPower convient pour le montage en attente et le montage traversant.
L'alliance des deux matières et les modes de fonctionnement multiples (se déploie, s'expanse, forme un noeud) élargissent le champ d'applications avec des charges significativement plus élevées.
La longueur requise de la vis se détermine comme suit : longueur de la cheville + épaisseur à fixer + diamètre de la vis.
Convient pour les vis à bois, les vis à bois aggloméré et les vis à double filet.
Pour les matériaux en plaques et les matériaux creux, la partie lisse de la vis ne doit pas être supérieure à l'épaisseur à fixer.
La distance aux bords doit être au moins égale à la longueur de la cheville.

Mounting Strip 1 Picture

1 / 4

Mounting Strip 2 Picture

1 / 5

Mounting Strip 3 Picture

1 / 4

Diamètre nominal du foret ( d₀ )	12 mm
Profondeur de perçage mini. ( h₁ )	85 mm
Longueur de cheville ( l )	60 mm
Profondeur de vissage mini. ( l_E,min )	68 mm
Vis à bois aggloméré / vis à bois ( d_s )	8,0 x 80 mm
Empreinte	SW 13
Contenu	10 chevilles DuoPower ø 12x60 mm, 10 tirefonds 8x80 mm
Quantité	10 Pce(s)
Conditionnement	Boite à bec verseur
GTIN (EAN-Code)	4048962262254

Cheville bi-matière DuoPower 12 x 60 S avec vis, boîte à fenêtre
