Goujon FBN II 12/20 x 114 A4 /4B en acier inoxydable

Variantes

Téléchargement d'images

Caractéristiques principales

Le FBN II atteint une capacité de charge maximale avec une profondeur d'ancrage standard. Cela signifie : moins de points de fixation et des plaques d'ancrage plus petites.
Si la profondeur d'ancrage réduite est utilisée, cela diminue la profondeur du trou de perçage et simplifie l'installation.
Les tolérances des composants sont compensées par le filetage long. De plus, le FBN II convient également aux installations à distance. Cela augmente la flexibilité.
Assemblage simple grâce à peu de tarauds et un glissement minimal.
Acier inoxydable : sécurité permanente en utilisation extérieure.

La fixation économique pour des mises en oeuvre flexibles dans le béton non fissuré

Avantages

La profondeur d'ancrage standard permet d'atteindre des résistances maximales. Moins de points de fixations et des platines plus petites sont ainsi nécessaires.
La profondeur d'ancrage réduite diminue la profondeur de perçage, ce qui réduit le temps d'installation et accroit la flexibilité.
Le filetage long permet les ajustements et installations déportées, ce qui augmente la flexibilité.
Un nombre réduit de coups de marteau et le faible glissement lors du serrage assurent une installation extrêmement facile.
Le guidage de la tige évite d'endommager le filetage, ce qui assure un montage et un démontage rapides de la pièce à fixer.

Le goujon d'ancrage FBN II est une cheville métallique pour des fixations économiques dans le béton non fissuré. Grâce à son filetage long et ses deux profondeurs d'ancrage, le goujon d'ancrage FBN II est particulièrement flexible. Outre les installations en attente et traversante, le goujon d'ancrage convient également pour les installations à distance. Dans sa version en acier inoxydable, le goujon convient pour la fixation d'ossatures de façades, de consoles et échelles à l'extérieur.

Applications

Constructions métalliques
Barres d'appui
Consoles
Echelles
Chemins de câbles
Machines
Escaliers
Portails
Façades

Matériaux

Agréée pour :

Béton C20/25 à C50/60, non fissuré

Convient également pour :

Béton C12/15
Pierre naturelle à structure dense

* Vous trouverez des informations détaillées sur les matériaux de construction dans le document d'inscription.

Autorisations

ETA-07/0211
DoP No. 0192

Fonctionnement / Montage

Le goujon FBN II convient pour le montage en attente et le montage traversant ; dans certaines conditions, il convient également pour le montage à distance.
Avant le montage, placer l'écrou hexagonal dans la position optimale (l'extrémité du goujon doit dépasser d'environ 3 mm de l'écrou).
Lors du serrage, le goujon est tiré dans la bague d'expansion et l'expanse contre les parois du trou de forage.
Le marquage de tête permet un contrôle aisé de l'ancrage.
Pour l'installation en série, nous recommandons l'utilisation de l'outil de pose pour goujons d'ancrage FABS (article n° 077937.)

Installation FBN II

1 / 5

homologation ETE
Diamètre nominal du foret ( d₀ )	12 mm
profondeur de perçage mini. pour installation traversante ( h₂ )	105 mm
Longueur de l'ancrage	114 mm
épaisseur à fixer maxi. h<sub>ef,stand</sub>/h<sub>ef,min.</sub> ( t_fix )	20 / 35 mm
Filetage ( Ø x Longueur )	M12 x 69 mm
Ouverture de clé	19 mm

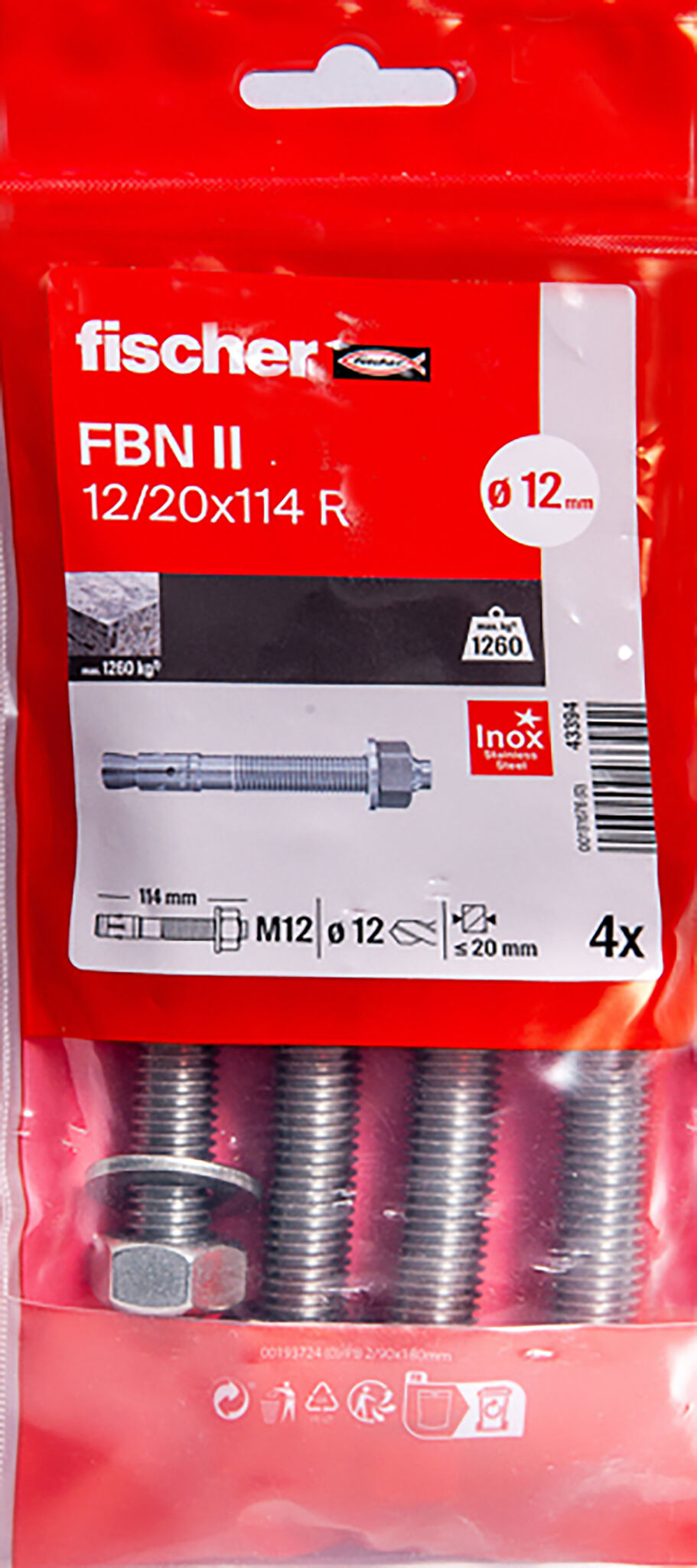

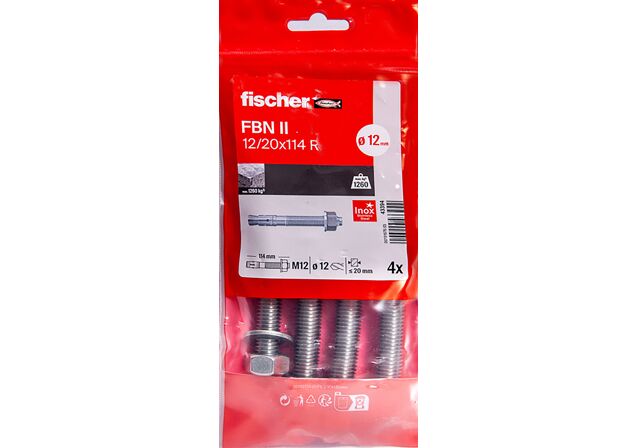

Contenu	4 x goujons 12/20 acier inoxydable
Conditionnement	Sachet
Quantité	12 Pce(s)
GTIN (EAN-Code)	4042205264517
