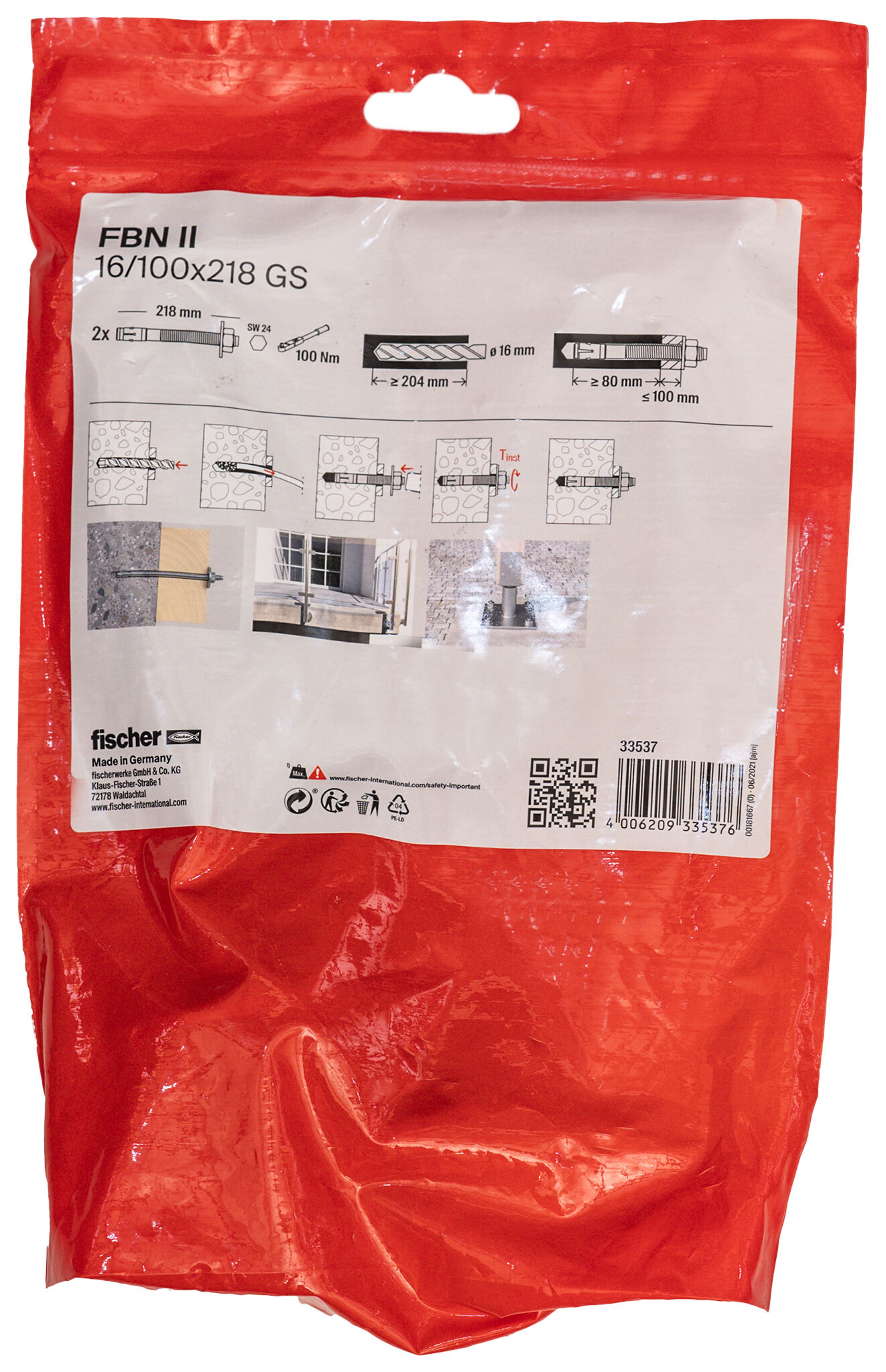

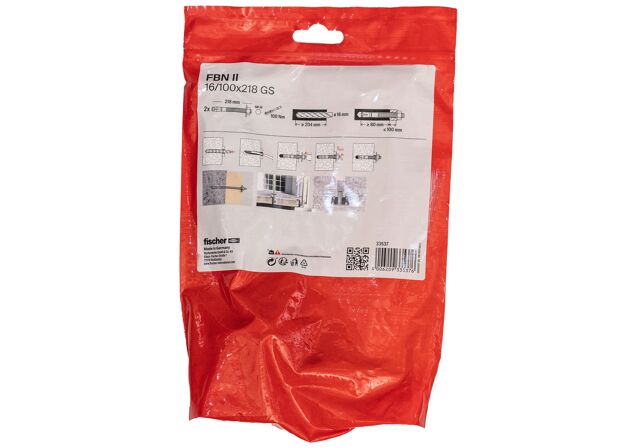

Goujon FBN II 16/100 x 218 GS avec rondelle large, en acier électrozingué

Variantes

Téléchargement d'images

Caractéristiques principales

La grande rondelle augmente la surface de contact. Idéal pour les fixations de constructions bois.
La rondelle pré-montée permet de gagner du temps lors de l'installation.
Le FBN II atteint la résistance la plus élevée avec la profondeur d'ancrage standard. Ceci signifie moins de points de fixation et des platines plus petites.
Si la profondeur d'ancrage réduite est utilisée, ceci diminue la profondeur de perçage et simplifie l'installation.
Le filetage long permet les ajustements. De plus, le FBN II convient également pour les installations déportées. Ceci accroit la flexibilité.

La fixation économique avec rondelle large pour des mises en oeuvre flexibles dans le béton non fissuré

Avantages

La rondelle large du goujon FBN II GS crée une surface d'appui plus importante et permet la fixation de constructions en bois.
La rondelle pré-montée assure une installation rapide.
La profondeur d’ancrage standard permet d’atteindre les résistances les plus élevées. Moins de points de fixations et des platines plus petites sont ainsi nécessaires.
L'ancrage est particulièrement adapté aux grandes épaisseurs de fixation.
Le filetage long permet les ajustements et installations déportées, ce qui augmente la flexibilité.
Un nombre réduit de coups de marteau et le faible glissement lors du serrage assurent une installation extrêmement facile.
Le guidage de la tige évite d'endommager le filetage, ce qui assure un montage et un démontage rapides de la pièce à fixer.

Le goujon d'ancrage FBN II avec rondelle large est une cheville métallique pour des fixations économiques dans le béton non fissuré. Avec sa rondelle large prémontée, la cheville en acier électrozingué est recommandée pour la fixation de muraillères et lambourdes ainsi que pour d'autres constructions bois.Grâce à son filetage long et ses deux profondeurs d'ancrage, le goujon d'ancrage FBN II est particulièrement flexible. Outre les installations en attente et traversante, le goujon d'ancrage convient également pour les installations à distance.

Applications

Platines avec trous oblongs
Ossatures de façades avec trous oblongs
Constructions bois
Tirant
Ancrage de poutres

Matériaux

Agréée pour :

Béton C20/25 à C50/60, non fissuré

Convient également pour :

Béton C12/15
Pierre naturelle à structure dense

* Vous trouverez des informations détaillées sur les matériaux de construction dans le document d'inscription.

Autorisations

ETA-07/0211
DoP No. 0192

Fonctionnement / Montage

Le goujon FBN II GS convient pour le montage en attente et le montage traversant ; dans certaines conditions, il convient également pour le montage à distance.
Avant le montage, placer l'écrou hexagonal dans la position optimale (l'extrémité du goujon doit dépasser d'environ 3 mm de l'écrou).
Lors du serrage, le goujon est tiré dans la bague d'expansion et l'expanse contre les parois du trou de forage.
Le marquage de tête permet un contrôle aisé de l'ancrage.
Pour l'installation en série, nous recommandons l'utilisation de l'outil de pose pour goujons d'ancrage FABS (article n° 077937.)

Installation FBN II

1 / 5

homologation ETE
Diamètre nominal du foret( d₀ )	16 mm
profondeur de perçage mini. pour installation traversante( h₂ )	204 mm
Longueur de l'ancrage	218 mm
épaisseur à fixer maxi. h_ef,stand/h_ef,min.( t_fix )	100 / 115 mm
Filetage( Ø x Longueur )	M16 x 164 mm
Ouverture de clé	24 mm
Rondelle (Diamètre extérieur x épaisseur)	56 x 5 mm

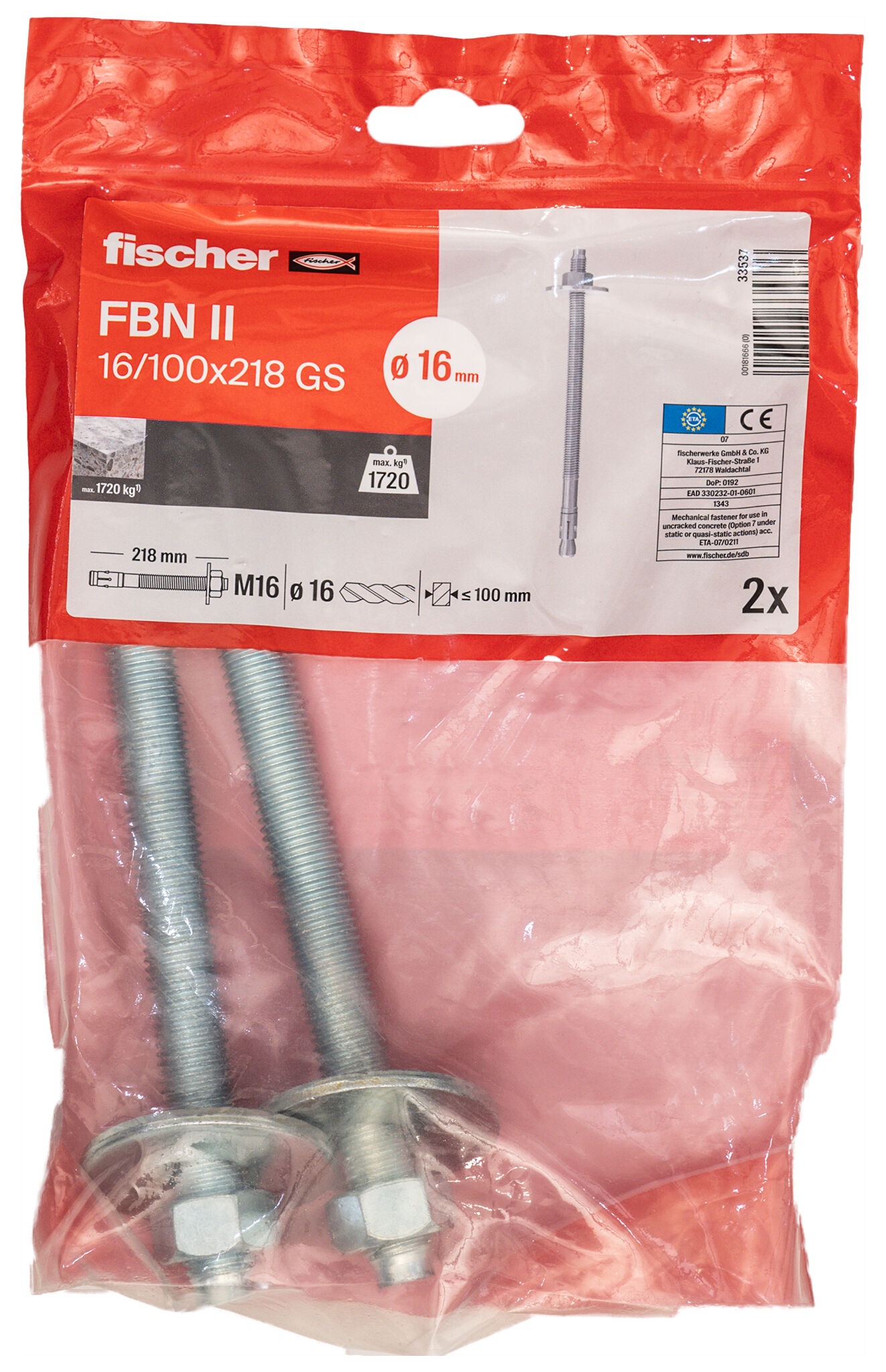

Contenu	2x goujons FBN II 16/100 GS avec rondelle large
Conditionnement	Sachet
Quantité	6 Pce(s)
GTIN (EAN-Code)	4042205263428
